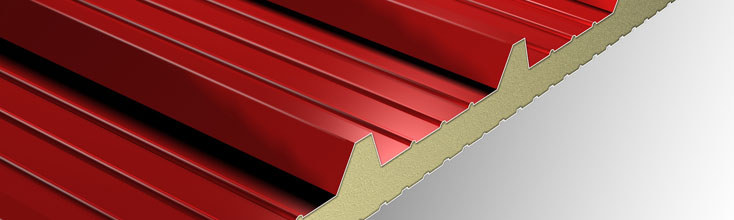

TETŐPANEL
Méretek
szélesség mm 1000
hossza kérésre folyamatos gyártási folyamatból.
Vastagságok (S)
mm 30 - 35 - 40 - 50 - 60 - 80 - 100 - 120 - 140 nem szabványos vastagságú panelek kérésre, előzetes egyeztetés alapján a minimális mennyiségről.
Támogatja
horganyzott acél, horganyzott előfestett vagy lágyított acél; rozsdamentes acél; természetes vagy előfestett alumínium; réz (CORAM).
Szigetelés folyamatos habosítási eljárással
Poliuretán gyanták (PUR) és (nem szabványos) poliizoanurát habok (PIR), sűrűség 39 ±2 Kg/m³ Egy panel hőátbocsátásának deklarált értéke 25 év beépítés után, (C függelék - EN 13165) A hővezető képesség kezdeti értéke : λ = 0,020 W/(mK)
Védő kezelések külső támogatáshoz
Kérésre külső poliészter bevonat, mérgező élelmiszerrel érintkezésbe festett, szilikon poliészter, PVDF, hőre lágyuló műanyag A osztályú PVC műanyag fóliák vagy más fóliák felhordása
Insights PIR hab
Kérésre PIR hab változatban (poliizocianurát) is kapható, egy speciális polimer szerkezet, amely kiváló tűzállósági jellemzőket garantál. Az RWPI panelek teljes választéka B-s2, d0 osztályú tanúsítvánnyal rendelkezik a CSTB-nél (Franciaország) és a KIT-nél (Németország) az UNI EN 13823 (SBI) * szerint, ahol a "B" a hőtermelés során termelt hőmennyiséget fejezi ki. a teszt első 600 másodperce <7,5 mj="" habos="" tott="" term="" kekn="" l="" el="" rhet="" legjobb="" rt="" k="" span="">Az "S2" a gőzök nagyon alacsony kifejlődését jelenti, a "d0" pedig a cseppek és/vagy gyulladt részecskék abszolút hiányát jelzi. Az elmúlt években az SBI-teszt az építőanyagok tűzzel szembeni viselkedésére vonatkozó szabványos követelmény lett Európában. A szendvicspanelekre vonatkozó új európai szabvány - UNI EN 14509 - az SBI rendszert használja a tűzvédelmi osztályozási célokra.
CORAM verzió
CORAM változatban kapható, réz támasztékkal (A) .
EPD tanúsítás (CAM)
A CAM csak PIR verzióban érhető el.
A CAM tanúsítással kapcsolatos további információkért forduljon a műszaki/kereskedelmi osztályhoz.
TERHELÉSI TÁBLÁZAT
| MAXIMÁLIS EGYSZERŰEN ELOSZTOTT TERHELÉS (daN/m 2 ) - KIALAKÍTÁS * | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Panel vastagság (mm) | Lapvastagság ( mm ) | Az „L” osztás méterben a támasztékok között | ||||||||||
 |
||||||||||||
| 1,50 | 2,00 | 2,50 | 3,00 | 3,50 | 4,00 | 4,50 | 5,00 | 5,50 | 6,00 | |||
| 30 | 0,5 + 0,5 | 691 | 310 | 170 | 104 | 69 | 47 | 33 | 24 | 18 | 13 | |
| 40 | 0,5 + 0,5 | 766 | 359 | 206 | 132 | 90 | 64 | 47 | 35 | 27 | 21 | |
| 50 | 0,5 + 0,5 | 838 | 404 | 241 | 159 | 112 | 82 | 61 | 47 | 37 | 29 | |
| 60 | 0,5 + 0,5 | 907 | 455 | 277 | 187 | 134 | 100 | 76 | 60 | 47 | 38 | |
| 80 | 0,5 + 0,5 | 1058 | 559 | 355 | 248 | 183 | 140 | 110 | 88 | 71 | 58 | |
| 100 | 0,5 + 0,5 | 1195 | 655 | 428 | 306 | 231 | 180 | 144 | 117 | 96 | 80 | |
| 120 | 0,5 + 0,5 | 1331 | 751 | 501 | 365 | 279 | 221 | 179 | 147 | 122 | 103 | |
| 140 | 0,5 + 0,5 | 1467 | 846 | 574 | 424 | 328 | 263 | 214 | 178 | 149 | 126 | |
| MAXIMÁLIS EGYSZERŰEN ELOSZTOTT TERHELÉS (daN/m 2 ) - KIALAKÍTÁS * | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Panel vastagság (mm) | Lapvastagság ( mm ) | Az „L” osztás méterben a támasztékok között | ||||||||||
 |
||||||||||||
| 1,50 | 2,00 | 2,50 | 3,00 | 3,50 | 4,00 | 4,50 | 5,00 | 5,50 | 6,00 | |||
| 30 | 0,5 + 0,5 | 1159 | 853 | 555 | 381 | 278 | 211 | 166 | 127 | 97 | 75 | |
| 40 | 0,5 + 0,5 | 1211 | 891 | 703 | 484 | 352 | 267 | 210 | 169 | 139 | 102 | |
| 50 | 0,5 + 0,5 | 1264 | 930 | 733 | 587 | 427 | 324 | 255 | 205 | 169 | 141 | |
| 60 | 0,5 + 0,5 | 1284 | 968 | 763 | 629 | 502 | 382 | 399 | 241 | 198 | 167 | |
| 80 | 0,5 + 0,5 | 1328 | 1020 | 822 | 677 | 575 | 496 | 389 | 313 | 258 | 215 | |
| 100 | 0,5 + 0,5 | 1595 | 1215 | 992 | 837 | 710 | 612 | 480 | 386 | 318 | 266 | |
| 120 | 0,5 + 0,5 | 1596 | 1220 | 995 | 840 | 713 | 615 | 544 | 460 | 378 | 316 | |
| 140 | 0,5 + 0,5 | 1597 | 1222 | 999 | 842 | 715 | 620 | 548 | 490 | 439 | 367 | |
(Megjegyzés) A fent megadott jelentésteszt csak tájékoztató jellegű. Az értékek és képletek nem használhatók a panel áramlási sebességének meghatározására vagy kiszámítására. A megrendelő és/vagy tervező felelőssége és gondossága, hogy megfelelő számításokat készítsen, egyedi felhasználási céllal. A fenti jelentéstesztben meghatározott acélvastagságok és -minőség nem jelent szabványos terméket, mivel a vastagságok és anyagok kombinációját a megrendelő határozza meg a műszaki igényei szerint, ezért a megrendelőnek és/vagy a tervezőnek meg kell határoznia. vastagság, minőség és anyagok típusa, amelyeket a gyártó a panelek felépítéséhez használ

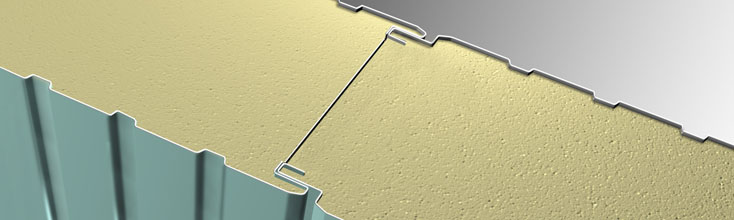

FALPANEL
Méretek
szélesség mm 1000
hossza kérésre folyamatos gyártási folyamatból.
Vastagságok (S)
mm 25 -30 - 35 - 40 - 50 - 60 - 80 - 100 - 120 - 140 - 150 - 160 - 180 - 200 nem szabványos vastagságú panel kérésre a minimális mennyiségekre vonatkozó előzetes egyeztetés alapján (max. mm 200).
Támogatja
horganyzott acél, horganyzott előfestett vagy lágyított acél; rozsdamentes acél; természetes vagy előfestett alumínium; réz (CORAM).
Szigetelés folyamatos habosítási eljárással
Poliuretán gyanták (PUR) és (nem szabványos) poliizoanurát habok (PIR), sűrűség 39 ±2 Kg/m³ Egy panel hőátbocsátásának deklarált értéke 25 év beépítés után, (C függelék - EN 13165) A hővezető képesség kezdeti értéke : λ = 0,020 W/(mK)
Védő kezelések külső támogatáshoz
Kérésre külső poliészter bevonat, mérgező élelmiszerrel érintkezésbe festett, szilikon poliészter, PVDF, hőre lágyuló műanyag A osztályú PVC műanyag fóliák vagy más fóliák felhordása
Insights PIR hab
Kérésre PIR hab változatban (poliizocianurát) is kapható, egy speciális polimer szerkezet, amely kiváló tűzállósági jellemzőket garantál. Az ISOLPACK panelek teljes választéka B-s2, d0 osztályú tanúsítvánnyal rendelkezik a CSTB-nél (Franciaország) és a KIT-nél (Németország) az UNI EN 13823 (SBI) * szerint, ahol a "B" a hőtermelés során termelt hőmennyiséget fejezi ki. a teszt első 600 másodperce <7,5 mj="" habos="" tott="" term="" kekn="" l="" el="" rhet="" legjobb="" rt="" k="" span="">Az "S2" a gőzök nagyon alacsony kifejlődését jelenti, a "d0" pedig a cseppek és/vagy gyulladt részecskék abszolút hiányát jelzi. Az elmúlt években az SBI-teszt az építőanyagok tűzzel szembeni viselkedésére vonatkozó szabványos követelmény lett Európában. A szendvicspanelekre vonatkozó új európai szabvány - UNI EN 14509 - az SBI rendszert használja a tűzvédelmi osztályozási célokra. Az ISOLPACK az egyetlen Olaszországban, amely könnyű, kiválóan szigetelő alkalmazásokat tervez, páratlan tűzreakció-követelményekkel. Sok esetben kiválthatja a kőzetgyapot panelt, tekintettel tűzreakciós jellemzőire, valamint nagyon magas hőszigetelő képességére.
EPD tanúsítás (CAM)
A CAM csak PIR verzióban érhető el.
A CAM tanúsítással kapcsolatos további információkért forduljon a műszaki/kereskedelmi osztályhoz.
TERHELÉSI TÁBLÁZAT
| MAXIMÁLIS EGYSZERŰEN ELOSZTOTT TERHELÉS (daN/m 2 ) - KIALAKÍTÁS * | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Panel vastagság (mm) | Lapvastagság ( mm ) | Az „L” osztás méterben a támasztékok között | ||||||||||
|
||||||||||||
| 1,50 | 2,00 | 2,50 | 3,00 | 3,50 | 4,00 | 4,50 | 5,00 | 5,50 | 6,00 | |||
| 25 | 0,4 + 0,4 | — | — | — | — | — | — | — | — | — | — | |
| 30 | 0,4 + 0,4 | 237 | 171 | 103 | 66 | 44 | 31 | 22 | 17 | 13 | 10 | |
| 35 | 0,4 + 0,4 | 275 | 200 | 132 | 87 | 60 | 41 | 30 | 23 | 17 | 12 | |
| 40 | 0,4 + 0,4 | 317 | 238 | 163 | 107 | 74 | 52 | 38 | 29 | 22 | 17 | |
| 50 | 0,4 + 0,4 | 397 | 298 | 230 | 154 | 108 | 77 | 57 | 43 | 34 | 26 | |
| 60 | 0,4 + 0,4 | 477 | 358 | 286 | 206 | 146 | 106 | 79 | 60 | 47 | 37 | |
| 80 | 0,4 + 0,4 | 637 | 478 | 382 | 292 | 214 | 164 | 130 | 101 | 79 | 63 | |
| 100 | 0,4 + 0,4 | 709 | 531 | 425 | 354 | 268 | 205 | 162 | 131 | 109 | 91 | |
| 120 | 0,4 + 0,4 | 851 | 638 | 510 | 425 | 322 | 246 | 195 | 158 | 130 | 109 | |
| 140 | 0,4 + 0,4 | 993 | 745 | 596 | 496 | 376 | 288 | 227 | 184 | 152 | 128 | |
| 150 | 0,4 + 0,4 | 1064 | 798 | 638 | 532 | 402 | 308 | 243 | 197 | 163 | 137 | |
| 160 | 0,4 + 0,4 | 1135 | 851 | 681 | 568 | 429 | 329 | 260 | 210 | 174 | 146 | |
| 180 | 0,4 + 0,4 | 1277 | 958 | 766 | 639 | 483 | 370 | 292 | 237 | 196 | 164 | |
| 200 | 0,4 + 0,4 | 1420 | 1065 | 852 | 710 | 537 | 411 | 325 | 263 | 217 | 183 | |
| MAXIMÁLIS EGYSZERŰEN ELOSZTOTT TERHELÉS (daN/m 2 ) - KIALAKÍTÁS * | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Panel vastagság (mm) | Lapvastagság ( mm ) | Az „L” osztás méterben a támasztékok között | ||||||||||
|
||||||||||||
| 1,50 | 2,00 | 2,50 | 3,00 | 3,50 | 4,00 | 4,50 | 5,00 | 5,50 | 6,00 | |||
| 25 | 0,4 + 0,4 | — | — | — | — | — | — | — | — | — | — | |
| 30 | 0,4 + 0,4 | 204 | 151 | 120 | 96 | 68 | 49 | 37 | 28 | 22 | 17 | |
| 35 | 0,4 + 0,4 | 240 | 176 | 140 | 110 | 89 | 64 | 49 | 38 | 29 | 23 | |
| 40 | 0,4 + 0,4 | 275 | 203 | 161 | 134 | 108 | 80 | 60 | 47 | 36 | 29 | |
| 50 | 0,4 + 0,4 | 346 | 255 | 202 | 168 | 143 | 113 | 87 | 68 | 54 | 43 | |
| 60 | 0,4 + 0,4 | 419 | 308 | 244 | 202 | 173 | 137 | 107 | 86 | 70 | 59 | |
| 80 | 0,4 + 0,4 | 565 | 415 | 328 | 271 | 231 | 185 | 184 | 116 | 95 | 79 | |
| 100 | 0,4 + 0,4 | 634 | 465 | 367 | 303 | 258 | 225 | 183 | 146 | 120 | 100 | |
| 120 | 0,4 + 0,4 | 767 | 562 | 442 | 365 | 311 | 271 | 223 | 178 | 145 | 121 | |
| 140 | 0,4 + 0,4 | 884 | 654 | 515 | 428 | 364 | 317 | 264 | 210 | 171 | 142 | |
| 150 | 0,4 + 0,4 | 885 | 655 | 519 | 430 | 367 | 320 | 282 | 226 | 184 | 153 | |
| 160 | 0,4 + 0,4 | 887 | 656 | 520 | 431 | 367 | 321 | 284 | 243 | 197 | 164 | |
| 180 | 0,4 + 0,4 | 892 | 658 | 522 | 435 | 372 | 325 | 288 | 246 | 200 | 170 | |
| 200 | 0,4 + 0,4 | 895 | 661 | 525 | 438 | 375 | 328 | 291 | 247 | 201 | 171 | |
(Megjegyzés) A fent megadott jelentésteszt csak tájékoztató jellegű. Az értékek és képletek nem használhatók a panel áramlási sebességének meghatározására vagy kiszámítására. A megrendelő és/vagy tervező felelőssége és gondossága, hogy megfelelő számításokat készítsen, egyedi felhasználási céllal. A fenti jelentéstesztben meghatározott acélvastagságok és -minőség nem jelent szabványos terméket, mivel a vastagságok és anyagok kombinációját a megrendelő határozza meg a műszaki igényei szerint, ezért a megrendelőnek és/vagy a tervezőnek meg kell határoznia. vastagság, minőség és anyagok típusa, amelyeket a gyártó a panelek felépítéséhez használ.
